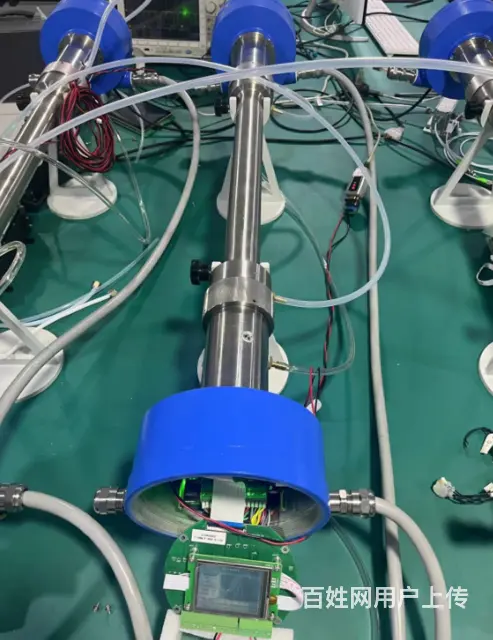

O2氧气对射激光气体分析仪

联系人:郭堃*********** 激光在线气体分析仪是基于国际先进的 TDLAS（可调谐半导体激光吸收光谱）技 术，能有效解决传统的气体分析技术中存在的诸多问题。 TDLAS 技术利用激光能量被气体分子“选频”吸收形成吸收光谱的原理来测量气体浓度。 由半导体激光器发射出特定波长的激光束（仅能被被测气体吸收），穿过被测气体时，激光 强度的衰减与被测气体的浓度成一定的函数关系（可近视满足朗伯比尔 Lambert-Beer 定律）。 因此，通过分析激光强度衰减量间接计算被测气体的浓度。 3.1.1 单线光谱技术 “单线光谱”测量技术利用激光的光谱比较窄、远小于被测气体的吸收谱线的特性， 选择某一位于特定波长的吸收光谱线，使得在所选吸收谱线波长附近无测量环境中其它气体 组分的吸收谱线，从而避免了这些背景气体组分对该被测气体的交叉吸收干涉，图 3.1 是“单 线光谱”测量原理图。 3.1.2 激光频率扫描技术 激光在线气体分析仪通过调制激光频率使之周期性地扫描过被测气体吸收谱线， 激光频率的扫描范围被设置成大于被测气体吸收谱线的宽度，从而在一次频率扫描范围中包 含有不被气体吸收谱线衰减的图 3.1 中的“Ⅰ”区和被气体吸收谱线衰减的“Ⅱ”区。从 “Ⅰ”区得到的测量信号可以获得粉尘和视窗的透光率 Tr，从“Ⅱ”区得到的测量信号可 以获得粉尘和视窗以及被测气体的总透光率 Tgr=Tr*Tg。因此，激光现场在线气体分析系统 通过在一个激光频率扫描周期内对“Ⅰ”、“Ⅱ”两区的同时测量可以准确获得被测气体的 透光率 Tg=Tgr/Tr，从而自动修正粉尘和视窗污染产生的光强衰减对气体测量浓度的影响。 3.1.3 谱线展宽自动修正技术 当气体温度和压力发生变化时，被测气体谱线的半峰宽及强度会发生相应的变化，从而 影响测量的准确性。通过 4-20mA 方式输入气体温度和压力信号，TY-6060激光在线气体分析 仪能自动修正温度和压力变化对气体浓度测量的影响，从而保证了测量数据的精确性。 3.2 系统结构 激光在线气体分析仪由嵌入式微处理器、激光器及其驱动模块、光电转换模块和 控制系统、数据采集分析系统以及人机操作界面等等构成，如图 3.2 所示。由激光发射模 块发出的激光束穿过含有被测气体的管道,被安装在直径相对方向上的光电传感模块中的探 测器接收，信号处理采集系统对此接收信号进行数据采集和分析，进而分析计算出被测气体 的浓度。在扫描激光波长时，由光电传感模块探测到的激光透过率将发生变化，且此变化仅 仅是来自于激光器与光电传感模块之间光通道内被测气体分子对激光强度的衰减。光强度的 衰减与探测光程之间的被测气体含量成正比。因此，通过测量激光强度衰减可以分析获得被 测气体的浓度。 高温气体吸收池基于怀特池原理，为测 量易溶于水易吸附的气体而设计。产品增设温控系统， 温控范围可调。产品外设安装孔位，可嵌入系统分析仪使用。产品响应速度快，可靠性高，稳定性好。既能作为实验室科研，又可作为分析仪核心部件使用。 功能特点： 1. 基于怀特池技术进行设计，多次反射，光程长。 2. 吸收池腔体内部进行防腐表面处理，耐腐蚀性更强。 3. 温控范围可调， 高控温可达300℃。 4. 吸收池腔体独立设计，可独立拆装，方便清洗。 应用领域： . 气体测量 研究浓度分析 . 工业过程气体检测HGPQH系列高温气体吸收池基于怀特池原理，为测 量易溶于水易吸附的气体而设计。产品增设温控系统， 温控范围可调。产品外设安装孔位，可嵌入系统分析仪使用。产品响应速度快，可靠性高，稳定性好。既能作为实验室科研，又可作为分析仪核心部件使用。 功能特点： 1. 基于怀特池技术进行设计，多次反射，光程长。 2. 吸收池腔体内部进行防腐表面处理，耐腐蚀性更强。 3. 温控范围可调， 高控温可达300℃。 4. 吸收池腔体独立设计，可独立拆装，方便清洗。 应用领域： . 气体测量 研究浓度分析 . 工业过程气体检测 激光在线氧含量分析仪采用TDLAS技术(可调谐半导体激光光谱吸收技术)，为目前先进的气体测量方法之一，应用于精细化工、新型能源、石油化工、生物制药、钢铁冶炼、焦炉煤气、发酵过程监测等领域进行实时在线氧气含量监测，针对各种尾气、反应釜、过程气中的氧气含量检测分析。该仪表具有灵敏度高、响应速度快、不受背景气体干扰、非接触式测量等特点，为实时准确地反映氧气变化提供了可靠保证。根据工艺点不同，可选择不同测量参数，监测系统能准确测量样气中的气体含量。此系统在吸收国外同类产品优点的基础上，针对目前惰化工艺中氮气置换保护的特点而专门设计。该过程分析装置已成功应用于国内多家生产企业以及设备生产厂家，为企业获得了良好的经济效益和社会效益，赢得了用户及生产厂商的好评。 2、整套装置包括预处理、采样和分析三部分组成，预处理部分采用分级过滤除尘、涡旋制冷器降温除水，以此来保证分析部分的寿命和测量精度，并将检测到的气体含量以 4-20mA 的电流信号提供给用户，用于实现系统工艺自动控制。 二、产品特点： 1、不受背景气体的影响 传统非色散红外光谱吸收技术采用的光源谱带很宽，其谱宽范围内除了被测气体的吸收谱线外，还有很多基他背景气体的吸收谱线。因此，光源发出的光除了被待测气体的多条谱线吸收外还被一些背景气体的吸收，从而导致测量的不准确性。 而半导体激光吸收光谱技术中使用的半导体激光的谱宽小于 0.001nm，远小于被测气体一条吸收谱线的谱宽。如激光在线气体分析仪测量原理图所示的“单线吸收光谱”数据。 同时在选择该吸收谱线时，就保证在所选吸收谱线频率附近约 10 倍谱线宽度范围内无测量环境中背景气体组分的吸收谱线，从而避免这些背景气体组分对被测气体的交叉吸收干扰，保证测量的准确性
